Nous disons toujours aux gens de mettre en place une protection verrouillée plutôt que leurs versions non verrouillées. En fait, la plupart des protections et gardes de sécurité proposés par Ferndale Safety sont livrés avec un interrupteur de verrouillage électrique. Et lorsqu’il est correctement câblé, il empêche une machine de démarrer et de fonctionner lorsqu’elle est ouverte.

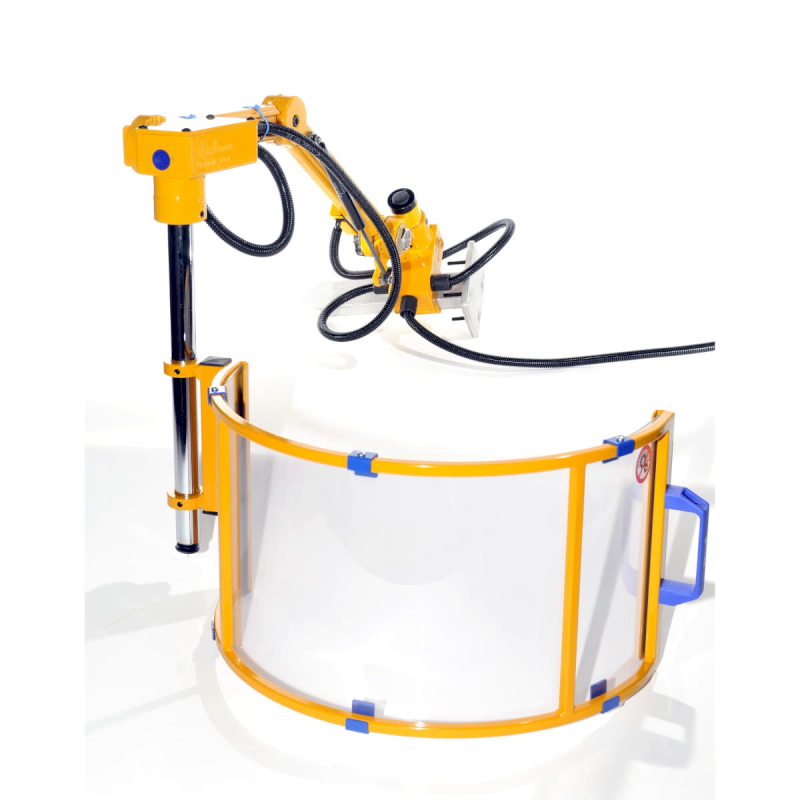

Nous pensons que les protections de verrouillage empêchent les travailleurs d’effectuer des opérations dangereuses et garantissent que toutes les protections et gardes sont en place. Par exemple, les gardes de la fraiseuse modèle FB/FBB sont dotés de commutateurs de verrouillage sur tous les axes de mouvement. Ces verrouillages peuvent rappeler à un opérateur de remettre le garde dans sa position sûre avant de faire fonctionner la machine.
Dans un cas, un ouvrier qui mettait en marche une usine a failli perdre la vie lorsqu’un coupe-mouches mal serré lui a été catapulté dans la poitrine. Malheureusement, personne n’a procédé à une évaluation proactive de la sécurité des machines et aucune protection verrouillée n’a été installée.
Qu’est-ce que la protection verrouillée ?
Selon la norme ISO 14119 (Section 3.1), la définition d’un dispositif de verrouillage est la suivante : « Dispositif mécanique, électrique ou autre, dont le but est d’empêcher le fonctionnement de fonctions dangereuses d’une machine dans des conditions spécifiées (généralement à condition qu’un dispositif de protection n’est pas fermé). »
Lorsqu’un opérateur ouvre ou retire une protection verrouillée, celle-ci s’arrête automatiquement et désactive le redémarrage du mouvement de la machine. Nous pouvons y parvenir en utilisant un dispositif de verrouillage électrique connecté au système de commande électrique de la machine.
La protection de machine verrouillée est utile lorsqu’un opérateur doit accéder fréquemment à des parties protégées de la machine. En règle générale, nous recommandons de verrouiller un protecteur ou un écran de sécurité si un opérateur a besoin d’accéder plus d’une fois au cours d’un quart de travail.
Dispositif de verrouillage
Les « interverrouillages » ou « interverrouillage avec interverrouillage » fonctionnent de telle manière qu’un dispositif de sécurité reste en position et verrouillé (ne peut pas être déplacé.) L’interverrouillage reste verrouillé jusqu’à ce que la machine ait terminé tous ses cycles et s’est complètement arrêté. Associez toujours les interverrouillages à un dispositif de verrouillage pour détecter la position de l’interverrouillage (fermé ou ouvert).
En raison du moment cinétique, les composants de la machine tels que les volants d’inertie stockent beaucoup d’énergie cinétique et peuvent mettre beaucoup de temps à s’arrêter. Dans ce cas, un dispositif de verrouillage est idéal car nous voulons maintenir toutes les protections verrouillées et en place jusqu’à ce que tout soit complètement arrêté.
Un excellent moyen d’obtenir un interverrouillage consiste à utiliser des électro-aimants associés à un interrupteur codé par transpondeur comme l’ interrupteur de sécurité Euchner CEM-AY-C40 .
Le commutateur de verrouillage

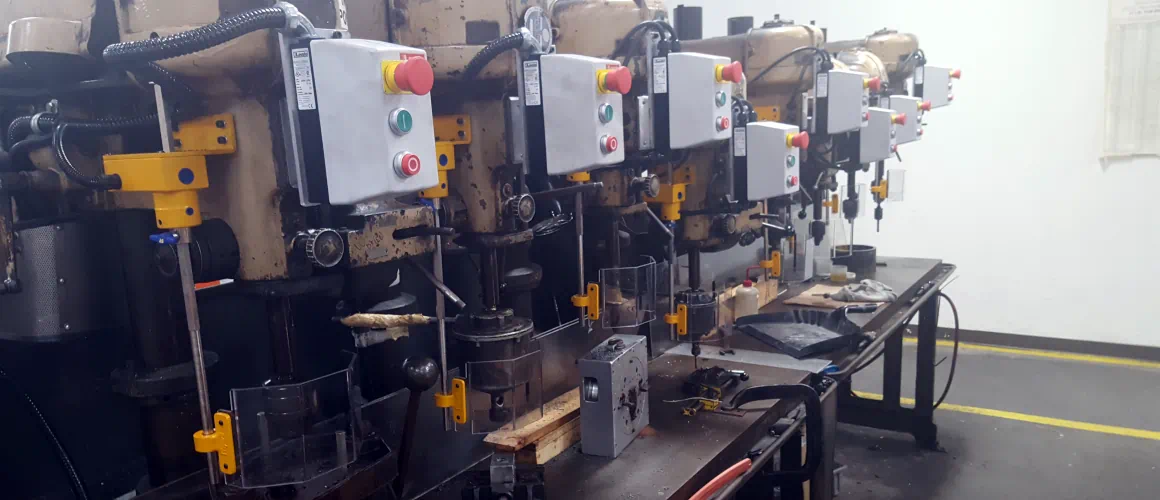

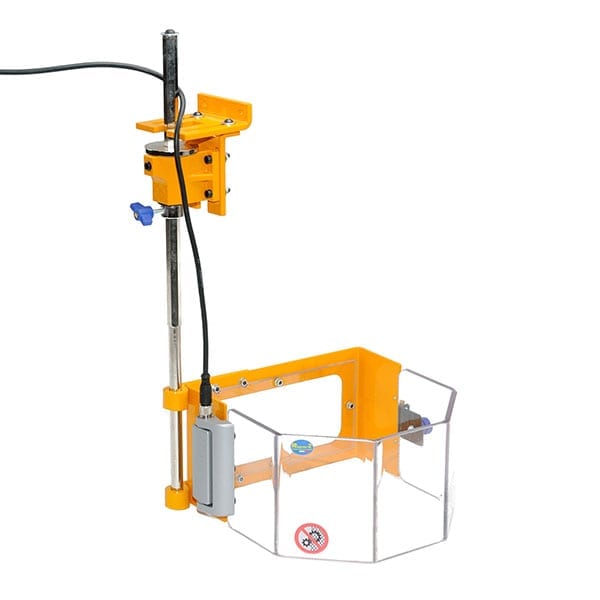

De nombreux produits de sécurité Ferndale sont dotés d’un interrupteur de verrouillage de sécurité électrique intégré ou d’un « interrupteur de sécurité », comme leur garde de perceuse à colonne rabattable . Un interrupteur de verrouillage est un type de dispositif de verrouillage qui détecte la position des composants mécaniquement ou par des moyens sans contact.
Vous disposez de quatre types de commutateurs de verrouillage dans les applications de protection verrouillées. Choisissez soigneusement celui à utiliser pour votre application de sécurité, en fonction de votre application.
TYPE 1
- Actionné mécaniquement (par le mouvement d’un actionneur)
- De nombreuses conceptions et combinaisons de contacts électriques variées
- Les actionneurs peuvent être de type à piston, à rouleau ou à levier
- Non codé
TYPE 2
- Actionné mécaniquement
- Actionneur séparé et amovible
- Disponible avec interverrouillage intégré
- Codé
TYPE 3
- Actionnement sans contact
- Actionnement magnétique, capacitif, inductif, ultrasonique ou optique
- Non recommandé pour les applications de sécurité
- Non codé
TYPE 4
- Actionnement sans contact
- Utilise des aimants codés, la RFID ou un actionnement optique codé
- Codé
De par leur conception, les interrupteurs de type 1 et de type 2 avec contacts à ouverture positive ont une liaison mécanique directe avec les contacts. La liaison mécanique force les contacts normalement fermés à s’ouvrir lors de l’actionnement du commutateur. Par exemple, l’ouverture d’une protection forcera l’ouverture d’un contact soudé.
Recherchez toujours ce symbole (flèche avec cercle) sur un interrupteur pour vous assurer qu’il a des contacts à commande positive.
FONCTIONNEMENT EN MODE POSITIF

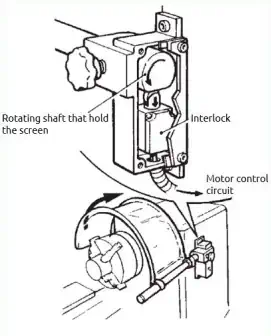

En mode positif, l’OUVERTURE du blindage actionne (enfonce) l’interrupteur. Comme le montre la figure 6, lorsqu’un opérateur ouvre l’écran, une came mécanique actionne l’interrupteur pour le fermer. Enfoncer l’actionneur de commutation force également l’ouverture des contacts. Si les contacts sont soudés ensemble, les forcer à s’ouvrir permettra à la machine de s’arrêter en toute sécurité.
Fig 6, fonctionnement en mode positif
N’installez jamais un interrupteur en mode négatif pour les applications de sécurité. Dans ce mode, quelqu’un peut facilement contourner la protection en forçant l’actionneur à se fermer avec du ruban adhésif ou d’autres moyens.
Exemples de produits de protection verrouillés
- Le garde de mandrin de tour Ferndale Safety modèle TF est un type de protection verrouillée qui empêche les risques d’enchevêtrement et aide à éviter de laisser des clés dans le mandrin.
- Le modèle EXT-SG de Ferndale Safety est un boîtier de meuleuse de surface doté d’un interrupteur de verrouillage qui empêche le système hydraulique de la table de fonctionner lorsque la porte est ouverte.
Sources/Notes de bas de page/Bibliographie
Dr.-lng. Peter Kocher, Frank Schmidt. « Interlocking devices associated with guards – principles for design and selection according to the new standard » https://www.schmersalusa.com/uploads/media/Design_and_Selection_of_Interlocking_Devices_01.pdf
Images (crédits)
Commutateur de type 1, commutateur de type 2, commutateur de type 4 – Source : Euchner-USA Inc.
Commutateur de type 3 : Source : https://commons.wikimedia.org/wiki/File:Inductive_proximity_sensor.jpg
