Introduction – Qu’est-ce qu’un dispositif de sécurité à détection de présence ?
Si vous ne pouvez pas utiliser de barrière permanente pour la sécurité des machines, ou si la situation l’exige, vous pouvez avoir besoin d’un dispositif qui détecte la présence de quelqu’un. Ces dispositifs, appelés dispositifs de détection de présence, utilisent des capteurs électroniques pour détecter la présence d’une personne ou d’un objet dans une zone donnée. Essentiellement, ils peuvent dire si quelque chose ou quelqu’un est présent ou absent à un endroit précis.
Ces dispositifs, qui étaient autrefois considérés comme de la magie, sont aujourd’hui courants et importants pour la sécurité industrielle. Nous tenterons de démystifier les dispositifs de détection de présence pour ceux qui ne les connaissent pas et d’apporter une compréhension de base pour aider à prendre des décisions éclairées concernant leur sélection.
Souvent choisis parce qu’ils permettent un accès plus facile, les dispositifs de détection de présence ne sont pas infaillibles ! Nous recommandons de recourir à la protection physique dans la mesure du possible.
Comprendre les bases
Photoélectrique
Utilise des faisceaux lumineux infrarouges ou des lasers pour la détection. Les rideaux de lumière et les capteurs de porte de garage en sont des exemples.
Pression
Détecte la présence à l’aide d’un capteur sensible à la pression. Les tapis de sécurité et les pare-chocs en sont des exemples.
Ondes radioélectriques
Les ondes radioélectriques sont utilisées pour rebondir sur les objets afin de détecter les mouvements. Les détecteurs de radars en sont un exemple.
L’un des types les plus courants de dispositifs de détection de présence est le capteur photoélectrique. Ces capteurs utilisent des faisceaux lumineux (visibles ou infrarouges) pour détecter la présence d’objets ou de personnes. Ils fonctionnent en émettant un faisceau de lumière ; lorsque le faisceau est interrompu par un objet, le capteur déclenche une réaction telle que l’arrêt d’une machine.
Photoelectric beams can be stacked to create a “curtain” of infrared light across an area. These types of stacked photoelectric beams are called safety light curtains, which are a type of presence-sensing device.
Un autre dispositif de détection de présence largement utilisé est le tapis de sécurité sensible à la pression. Lorsqu’une personne marche sur un tapis, celui-ci signale l’arrêt de la machine ou déclenche une alarme. Ces tapis sont placés autour des zones dangereuses et sont particulièrement utiles lorsque le personnel risque de pénétrer par inadvertance dans une zone dangereuse.
Ces dispositifs sont reliés au système de contrôle de la machine et signalent l’arrêt immédiat des moteurs et des mouvements. Le principe de base est le même quel que soit le type de capteur choisi : une sortie est générée pour arrêter une machine ou déclencher une alarme.
Le rôle dans la protection des machines
Malgré leurs différences, tous ces dispositifs ont un objectif commun : améliorer la sécurité en détectant la présence d’objets ou d’individus et en déclenchant une réaction pour atténuer les risques potentiels.
Le choix d’un dispositif de détection de présence dépend de plusieurs facteurs, notamment des exigences de sécurité spécifiques à l’application, du type de machine concerné, des conditions environnementales et des caractéristiques des objets ou des individus à détecter.
Types de dispositifs de détection de présence
1. Barrières immatérielles de sécurité
Imaginez que vous regardiez un film dans lequel le personnage principal tente de voler un tableau de grande valeur, mais doit d’abord traverser des faisceaux laser visibles. Si quelqu’un ou quelque chose tente de se faufiler, le mur laser le détecte et déclenche une alarme. C’est à peu près ce que font les barrières immatérielles de sécurité dans la vie réelle, mais elles protègent les personnes contre les blessures causées par les machines et, contrairement aux films, elles sont invisibles !
Une barrière immatérielle de sécurité est constituée d’un ensemble de faisceaux lumineux invisibles qui créent une sorte de mur invisible de lumière infrarouge. Ils sont installés autour des parties dangereuses des machines, par exemple là où un objet est coupé ou pressé. La machine s’arrête automatiquement lorsque quelque chose interrompt les faisceaux lumineux invisibles, comme une main ou un outil. Ce processus est extrêmement rapide, ce qui permet d’éviter les accidents et d’assurer la sécurité des personnes.
Les barrières immatérielles sont comme des gardiens invisibles qui assurent la sécurité des personnes à proximité des machines. Ils détectent si quelqu’un ou quelque chose se trouve là où il ne devrait pas être. Si la barrière immatérielle détecte une anomalie, elle demande rapidement à la machine de s’arrêter, ce qui permet d’éviter les accidents potentiels.

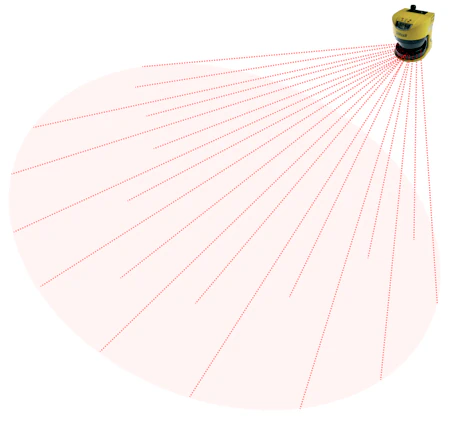

2. Scanners laser de surface
Les scanners laser sont des outils super intelligents qui balayent les zones environnantes à l’aide de la lumière laser. Ils émettent des faisceaux laser et mesurent ensuite le temps que met le faisceau lumineux à rebondir après avoir frappé un objet. Ce processus est appelé mesure du « temps de vol ».
Le scanner peut créer une carte détaillée ou un modèle 3D de son environnement en calculant le temps de retour de la lumière du laser. C’est très utile pour de nombreuses choses, comme la réalisation de cartes précises, l’aide à la navigation des robots ou même la conception de jeux vidéo.
Dans les industries, ces scanners sont comme les yeux des robots et des systèmes automatisés, leur permettant de « voir » où ils vont ou ce qu’ils font. Par exemple, dans un entrepôt, les scanners laser peuvent aider à guider les chariots élévateurs automatisés pour qu’ils contournent les obstacles en toute sécurité et ne se heurtent pas aux étagères ou aux personnes. Dans le domaine de la fabrication, ils peuvent vérifier si une pièce est fabriquée correctement en la comparant à un modèle 3D.
Les scanners laser sont également utilisés dans des applications de sécurité pour détecter la présence de personnes à l’intérieur de cellules robotisées, par exemple. Ces scanners laser peuvent être programmés à l’aide d’un ordinateur portable pour créer une zone « dangereuse » virtuelle, c’est-à-dire la zone où le bras du robot pourrait heurter une personne. Si une personne pénètre dans cette zone, le scanner laser signale au robot qu’il doit immédiatement arrêter son mouvement, ce qui peut éviter à la personne de se blesser.

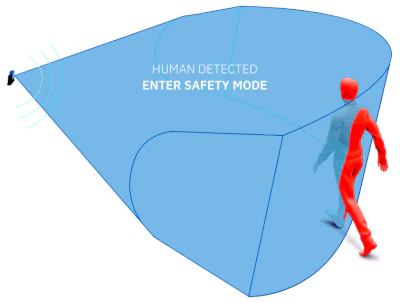

3. Détecteurs de radars de sécurité
Le radar, acronyme de Radio Detection and Ranging, fonctionne en émettant des ondes radio et en écoutant les échos. Lorsque les ondes radio touchent un objet, elles rebondissent vers le système radar, qui calcule le temps de retour des ondes pour déterminer la distance de l’objet.
Le radar peut également détecter la vitesse et la direction d’un objet en analysant les changements de fréquence des ondes renvoyées. Cette technologie est largement utilisée dans divers domaines, notamment les prévisions météorologiques, la navigation aérienne et maritime, ainsi que dans le domaine militaire pour la détection d’aéronefs, de navires et de véhicules.
Les détecteurs de radars de sécurité sont des dispositifs avancés conçus pour créer des zones de sécurité invisibles autour des machines. Ils utilisent la technologie radar pour détecter la présence de personnes ou d’objets dans ces zones.
Les ondes électromagnétiques sont très résistantes aux perturbations telles que la poussière, les débris, la fumée, le brouillard ou l’obscurité, et elles se déplacent à la vitesse de la lumière, soit environ 300 000 km/s. Contrairement aux systèmes de sécurité traditionnels, ils peuvent fonctionner efficacement dans différentes conditions, y compris dans la poussière et les débris, ce qui les rend idéaux pour renforcer la sécurité là où les capteurs traditionnels risquent de tomber en panne. Il s’agit essentiellement d’un moyen de haute technologie pour assurer la sécurité des personnes à proximité d’équipements potentiellement dangereux.

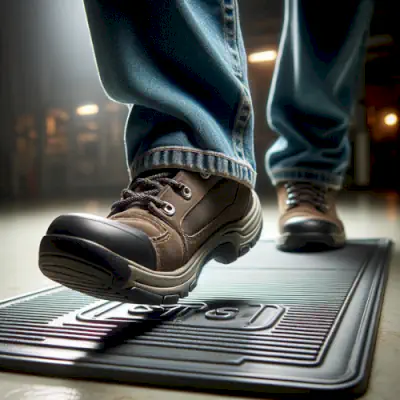

4. Tapis et pare-chocs sensibles à la pression
Les tapis sensibles à la pression sont comme de gros boutons plats sur lesquels on peut marcher. Lorsque vous montez dessus, ils peuvent voir que vous êtes là parce que deux conducteurs sont pressés l’un contre l’autre, complétant ainsi un circuit électrique. Ils sont utilisés pour assurer la sécurité des personnes autour des machines ou dans certaines zones en envoyant un signal pour arrêter une machine ou déclencher une alarme si quelqu’un marche dessus. C’est comme si un agent de sécurité secret était présent sur le terrain pour surveiller les zones sûres ou dangereuses.
Un autre type de dispositif sensible à la pression est le pare-chocs. Ils peuvent être placés le long des bords des portes ou des objets en mouvement pour détecter une éventuelle collision. Par exemple, un pare-chocs peut être placé le long du bord inférieur d’une porte de garage automatique.
Principales caractéristiques à prendre en compte
Lors de la sélection des dispositifs de détection de présence pour la protection des machines, il est important de tenir compte du temps de réponse et de la sensibilité du dispositif, car ils peuvent avoir un impact significatif sur son efficacité en matière de prévention des accidents. En outre, il convient d’évaluer les exigences en matière d’installation et de maintenance afin de s’assurer que l’appareil peut être pris en charge de manière appropriée tout au long de sa durée de vie.
Dans les exemples suivants, nous utiliserons un rideau lumineux standard pour plus de clarté.
Sensibilité
La sensibilité est l’efficacité avec laquelle le dispositif de détection de présence peut détecter des choses. S’il est très sensible, il peut détecter de petits objets, comme un doigt. Mais si la sensibilité est plus faible, il se peut qu’il ne remarque que des choses plus grosses, comme un bras ou une jambe. Les appareils tels que les scanners radar peuvent être si sensibles qu’ils peuvent détecter les battements de cœur d’un être humain immobile.
Vous constaterez que la résolution d’un rideau lumineux correspond à la distance entre les faisceaux lumineux (en millimètres). Nous pouvons classer ces résolutions en trois catégories de détection :
| Résolution | Protection de l’environnement | Distance entre les faisceaux |
|---|
| Haut | Doigt | 14mm |
| Moyenne | La main | 20-40mm |
| Faible | Bras ou corps | 50mm-90mm |
Il est possible de placer une barrière immatérielle à haute résolution plus près d’un danger, à condition que le temps de réponse de la barrière immatérielle, du système de contrôle et du temps d’arrêt de la machine soit plus rapide que la constante de mouvement de la main.(Cliquez ici pour en savoir plus sur la constante de mouvement de la main !)
Un rideau de lumière à faible résolution pourrait même ne pas détecter la main d’une personne qui s’approche, ce qui nécessiterait de l’installer plus loin.
Temps de réponse
Le temps de réponse, par essence, désigne la latence entre une entrée ou un stimulus et la sortie ou la réaction correspondante. Dans le cas des barrières immatérielles, ce stimulus est un objet qui rompt le plan des faisceaux lumineux, et la réaction est la sortie du système pour signaler cette rupture.
Imaginez que vous vous trouviez dans un environnement à fort enjeu, comme une usine équipée de machines automatisées. Un rideau lumineux est installé comme barrière de sécurité autour d’une machine dangereuse. La barrière immatérielle détecte cette intrusion si quelque chose ou quelqu’un pénètre dans la zone de fonctionnement de la machine. Le temps de réponse est l’intervalle entre le moment où le faisceau lumineux est interrompu et le moment où la machine reçoit l’ordre d’arrêter ses opérations, ce qui garantit la sécurité.
Un temps de réponse plus rapide équivaut à des réflexes plus rapides. Il est essentiel de prévenir les accidents et de veiller à ce que les machines s’arrêtent à temps pour éviter les blessures. En termes techniques, un temps de réponse plus court signifie que vous pouvez potentiellement placer le rideau lumineux plus près de la zone dangereuse.
Par conséquent, dans les applications critiques pour la sécurité, telles que les barrières immatérielles, l’accent mis sur un temps de réponse minimal revient à améliorer les réflexes de vos mesures de sécurité. L’objectif est de s’assurer que les actions de protection sont déclenchées instantanément, de minimiser le risque d’accident et d’améliorer les protocoles de sécurité généraux dans des environnements où même une fraction de seconde peut faire une différence significative.
Vous devez tenir compte de ce que l’on appelle la distance de sécurité lorsque vous utilisez des dispositifs de détection de présence.
Gamme
Le rideau lumineux est un filet de sécurité invisible qui utilise des faisceaux lumineux pour détecter les objets qui traversent son chemin. La « portée » de ce rideau lumineux est essentiellement la distance à laquelle ce filet peut s’étendre pour attraper ou détecter des objets. C’est comme le signal Wi-Fi de votre maison. Certains routeurs ont un signal puissant qui peut atteindre les coins les plus reculés de votre maison, ce qui vous permet de regarder vos émissions préférées depuis le confort de votre chambre. D’autres peuvent avoir un signal plus faible, ne couvrant que la zone du salon, de sorte que vous perdez la connexion dès que vous vous éloignez un peu trop.
Dans le cas des rideaux lumineux, la portée détermine la distance maximale entre l’émetteur (qui émet les faisceaux lumineux) et le récepteur (qui capte ces faisceaux). Si le rideau lumineux a une longue portée, il peut couvrir de plus grandes surfaces ou distances, protégeant ainsi une zone plus large. Une barrière immatérielle à longue portée est idéale pour sécuriser les grosses machines ou les points d’entrée larges. D’autre part, une portée plus courte signifie qu’il convient mieux aux espaces plus restreints ou aux besoins de détection plus précis, comme la protection de machines plus petites ou de parties spécifiques d’un processus.
Ainsi, lorsque nous parlons de la portée d’une barrière immatérielle, nous parlons essentiellement de la taille de la zone qu’elle peut surveiller et protéger efficacement grâce à ses faisceaux lumineux invisibles. Plus la portée est grande, plus la zone qu’il peut sécuriser est étendue, tout comme un bon routeur Wi-Fi vous permet de rester connecté où que vous soyez dans la maison.

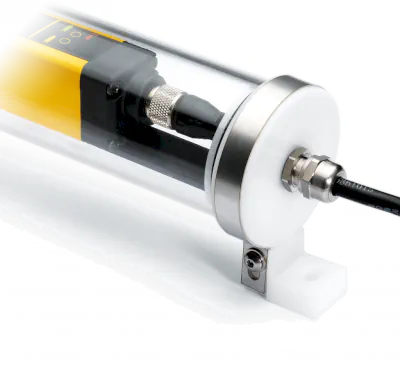

Durabilité environnementale
La durabilité environnementale concerne la capacité d’un appareil à résister aux différentes conditions dans lesquelles il est utilisé. Pensez à tous les éléments difficiles de l’environnement : la pluie, la poussière, la chaleur ou le froid extrêmes, et même le risque d’être éclaboussé par de l’eau ou des produits chimiques. La durabilité environnementale signifie qu’il est conçu pour continuer à fonctionner parfaitement même lorsqu’il est exposé à des conditions difficiles.
Pensez à la durabilité environnementale comme à une coque de smartphone. Certains étuis sont très résistants, conçus pour faire face à toutes sortes d’accidents et de conditions, et protègent votre téléphone quoi qu’il arrive. De même, la durabilité environnementale de dispositifs tels que les barrières immatérielles permet de s’assurer qu’ils continuent à faire leur travail, à savoir protéger des zones ou des machines, sans tomber en panne en raison de l’environnement dans lequel ils se trouvent. Il s’agit de les rendre suffisamment solides pour qu’ils puissent faire face à tout ce qui se présente à eux.
Poussière et saleté: dans un endroit comme un atelier, il y a beaucoup de poussière qui vole. Toute cette poussière peut obstruer un rideau de lumière. Par conséquent, un détecteur de radar peut être plus efficace qu’un rideau lumineux dans les environnements poussiéreux, car il peut « voir » à travers la poussière.
Liquides: Qu’il s’agisse de pluie ou de liquides renversés, certains appareils sont conçus pour résister à l’humidité sans court-circuit ni rouille. Certains appareils sont dotés d’options supplémentaires de couvercles en polycarbonate (voir l’image ci-contre) pour les protéger des éclaboussures de liquides.
La température: Si un capteur est utilisé à l’extérieur ou dans des usines soumises à des températures extrêmes, il doit continuer à fonctionner, qu’il fasse un froid glacial ou une chaleur torride.
Produits chimiques: Dans les zones industrielles, il peut y avoir des produits chimiques nocifs dans l’air ou des déversements accidentels. Un capteur durable peut résister à ces produits chimiques sans être endommagé. Si l’environnement est très corrosif, les appareils doivent être en plastique ou en acier inoxydable.
Choisir le bon appareil
Évaluez vos besoins
Le choix d’un dispositif de détection de présence approprié implique la prise en compte de plusieurs facteurs afin de garantir la sécurité, l’efficacité et la compatibilité avec votre application. Décrivons les étapes et les principaux éléments à prendre en compte :
- Première étape : Effectuez une évaluation des risques de la machine que vous essayez de protéger. Un dispositif de détection de présence est-il nécessaire ? La sécurité du personnel pourrait-elle être assurée par la mise en place de barrières physiques, de protections ou de portes verrouillées ?
- Exigences en matière de sécurité: Déterminer le niveau de sécurité nécessaire. Les applications à haut risque (comme les robots automatiques) peuvent nécessiter des dispositifs avec des niveaux de sécurité plus élevés et des redondances, comme des barrières immatérielles avec des fonctions d’autocontrôle.
- Fonctions avancées : Avez-vous besoin de fonctions avancées telles que le blanking, le floating blanking ou le muting ? Recherchez également des caractéristiques utiles, telles que des indicateurs d’alignement sur les barrières immatérielles.
- Évaluer la zone de détection: Mesurer la zone à surveiller. Les dispositifs tels que les barrières immatérielles et les scanners laser couvrent des zones de tailles et de formes différentes. Pour les zones étendues ou irrégulières, les scanners laser peuvent être mieux adaptés. Identifiez tout obstacle potentiel susceptible d’interférer avec le fonctionnement de l’appareil et réfléchissez à la manière dont les personnes ou les machines accèderont à la zone.
- Temps de réponse: à quelle vitesse le système doit-il réagir ? Des temps de réponse plus rapides sont essentiels pour les machines à grande vitesse. Effectuez une analyse du temps d’arrêt pour déterminer la vitesse à laquelle la machine peut s’arrêter. Une barrière immatérielle est inutile s’il faut 30 secondes à la machine pour s’arrêter parce que le danger est toujours présent bien après que le signal d’arrêt a été envoyé.
- Résolution: Qu’essayez-vous de détecter ? S’agit-il d’une personne entière qui essaie d’entrer dans une grande zone ou de la main d’une personne qui s’introduit dans une machine en marche ? À quelle distance du danger devez-vous détecter une présence ?
- Évaluer les exigences en matière de durabilité environnementale: Comme nous l’avons vu précédemment, l’appareil doit résister à son environnement de fonctionnement, qu’il soit exposé à la poussière, à l’eau, à des températures extrêmes ou à des produits chimiques. Tenez compte de l’environnement dans lequel vous allez installer l’appareil. Est-ce à l’intérieur ou à l’extérieur ? Y a-t-il des températures extrêmes, de l’humidité, de la poussière ou des produits chimiques ?
- Vérifiez la compatibilité et l’intégration: Vérifiez que vous pouvez facilement connecter l’appareil à votre système électrique existant, y compris les sorties compatibles et les options de connectivité qui correspondent aux exigences de votre système de contrôle.
- Budget and Maintenance: Consider the initial cost and the ongoing maintenance expenses. Some devices might be cheaper upfront but require more maintenance or shorter lifespans.
- Recherche et consultation: Chaque type d’appareil, qu’il s’agisse d’une barrière immatérielle, d’un tapis compressif, d’un scanner laser ou d’un détecteur de radars, a ses points forts et ses applications les plus performantes. Consulter les ingénieurs de sécurité ou les spécialistes des produits. Ils peuvent fournir des informations précieuses sur la base de vos besoins spécifiques et peuvent suggérer des solutions que vous n’aviez pas envisagées.
Planifiez un appel avec nous dès aujourd’hui.
Ferndale Safety peut vous aider :
- Discutez de votre application pour déterminer si vous avez besoin d’un dispositif de détection de présence.
- Quel dispositif de détection de présence répondra à vos besoins ?
- Effectuer une visite et une évaluation de vos machines sur place.
Veuillez remplir le formulaire ci-dessous pour qu’un de nos experts en sécurité vous appelle. Vous pouvez également cliquer ici pour nous envoyer un message.
Considérations sur les coûts
Pour choisir le bon dispositif de détection de présence, tel qu’un rideau lumineux, un tapis de pression, un scanner laser ou un détecteur de radar, il faut tenir compte de plusieurs considérations de coût afin de s’assurer que l’on obtient le meilleur rapport qualité-prix et la meilleure efficacité pour ses besoins. Voyons cela en détail :
- Prix d’achat initial: C’est le premier coût et le plus évident. Les prix varient selon les types d’appareils. En général, les technologies sophistiquées telles que les scanners laser ou les détecteurs de radars peuvent coûter plus cher au départ que les technologies plus simples telles que les tapis sensibles. Il est toutefois important de ne pas se limiter à ce coût initial.
- Coûts d’installation: Certains dispositifs sont prêts à l’emploi, tandis que d’autres peuvent nécessiter une installation professionnelle, en particulier si vous devez les intégrer à des systèmes existants. Par exemple, l’installation d’un rideau lumineux autour des machines peut s’avérer plus complexe et plus coûteuse que la pose d’un tapis compressif. Les coûts d’installation liés à l’environnement, tels que la distance entre le tableau électrique et les capteurs, augmenteront également en raison de la longueur du câble et du conduit.
- Coûts d’entretien et de réparation: Tout appareil a besoin d’être entretenu au fil du temps pour fonctionner correctement. Toutefois, en raison de leur complexité ou de l’environnement dans lequel ils sont utilisés, certains appareils peuvent nécessiter une maintenance plus fréquente ou avoir des coûts de réparation plus élevés. Par exemple, la poussière et les débris peuvent affecter plus facilement la précision d’un scanner laser, ce qui nécessite un nettoyage régulier et un recalibrage occasionnel. Utiliser des bornes pour éviter les chocs accidentels avec les chariots élévateurs ou les transpalettes.
- Efficacité opérationnelle: Réfléchissez à la manière dont l’appareil affectera l’efficacité de votre activité. Un appareil qui fonctionne mal ou qui doit être nettoyé fréquemment peut entraîner des temps d’arrêt ou une baisse de la productivité, ce qui augmente indirectement les coûts.
- Compatibilité et intégration: Si le nouvel appareil doit fonctionner avec d’autres systèmes ou machines, il se peut que vous ayez besoin d’équipements ou de logiciels supplémentaires pour l’intégrer correctement. Les dispositifs de détection de présence peuvent souvent nécessiter des relais de sécurité ou des automates de sécurité pour fonctionner correctement.
- Sécurité et conformité: Des dispositifs mal câblés ou mal installés peuvent rendre les machines plus dangereuses. Ils peuvent créer un faux sentiment de sécurité ou permettre à quelqu’un de contourner facilement le dispositif. Par exemple, n’installez pas un rideau lumineux trop haut. Il permet aux opérateurs de ramper en dessous, ce qui annule l’objectif du rideau lumineux. Faites vérifier le système final par un expert en sécurité pour vous assurer que tout a été installé correctement et conformément aux spécifications.
Normes de sécurité
Nous utilisons ces dispositifs pour assurer la sécurité des personnes. Ils sont importants pour la sécurité, alors installez-les et utilisez-les correctement en respectant les normes de sécurité appropriées. Veillez à respecter les règles de sécurité, car elles existent pour une bonne raison.
Recherchez les certifications ou la conformité aux normes de sécurité internationales telles que l’ISO (Organisation internationale de normalisation) et la CEI (Commission électrotechnique internationale) ou aux normes régionales telles que l’CNESST (Occupational Safety and Health Administration) aux États-Unis, la CSA au Canada ou le marquage CE en Europe. Ces normes garantissent que l’appareil répond à des exigences de sécurité spécifiques en matière de conception, d’installation, de fonctionnement et d’entretien.
Voici quelques normes et considérations essentielles :
1. International Standards for Safety of Machinery
- ISO 13855: Établit le positionnement des protections pour les vitesses d’approche des parties du corps humain.
- ISO 13857: Fournit des distances de sécurité pour éviter que les membres supérieurs et inférieurs n’atteignent les zones dangereuses.
- CEI 61496: Spécifie les exigences générales et les essais pour les équipements de protection électrosensibles, en particulier les rideaux et les grilles de lumière, en ce qui concerne la sécurité fonctionnelle et la conception.
2. Normes européennes (EN)
- EN 61496: Cette norme reflète les normes IEC 61496 mais est spécifiquement adaptée au marché européen. Le respect de ces normes est souvent nécessaire pour obtenir le marquage CE, qui indique qu’un produit répond aux exigences de l’UE en matière de sécurité, de santé et de protection de l’environnement.
- EN ISO 13855: Fournit des lignes directrices similaires à l’ISO 13855, mais est adoptée explicitement pour la conformité européenne.
3. Normes nord-américaines
- CSA B11.19: Critères de performance pour la conception, la construction, le fonctionnement et la maintenance des équipements de protection utilisés pour protéger le personnel autour des machines, y compris les barrières immatérielles.
- CSA/RIA R15.06 : Safety Requirements for Industrial Robots (Exigences de sécurité pour les robots industriels)
- CNESST 29 CFR 1910.212: exigences générales pour toutes les machines spécifiant qu’une protection du point de fonctionnement doit être fournie pour protéger l’opérateur et les autres personnes contre les risques.
- La norme CSA Z432 est une norme canadienne intitulée « Protection des machines ». Elle fournit des lignes directrices et des exigences pour la conception, la fabrication, l’installation, l’entretien et le fonctionnement des machines afin de protéger les personnes contre les risques liés à l’interaction avec les machines. L’objectif principal est de prévenir les blessures en s’assurant que les machines sont bien protégées et que des mesures de sécurité adéquates sont en place.
- CSA Z434 est une norme canadienne intitulée « Robots industriels et systèmes robotiques ». La présente norme fournit des lignes directrices et des exigences pour la conception, l’intégration, la mise en œuvre, l’exploitation et la maintenance des robots industriels et des systèmes robotiques. Son principal objectif est de garantir la sécurité des travailleurs et de l’environnement général autour des systèmes robotiques en milieu industriel.
4. Certifications des produits
- Marquage CE: Pour l’Europe, indique qu’un produit répond aux exigences de l’UE en matière de sécurité, de santé et d’environnement.
- Certification TÜV: Une certification mondialement reconnue indiquant qu’un produit a été testé pour la sécurité et qu’il répond aux exigences des directives ou règlements européens pertinents.
- Liste UL ou CSA: Aux États-Unis et au Canada, une marque UL ou CSA indique que le produit répond à des normes de sécurité spécifiques.
Il est important de veiller à ce que les dispositifs de détection de présence soient sélectionnés, installés et entretenus conformément à ces normes et considérations pour assurer la sécurité des opérateurs de machines et des autres membres du personnel. Elle permet non seulement de prévenir les accidents, mais aussi de garantir la conformité aux exigences légales et réglementaires, protégeant ainsi les organisations de toute responsabilité et garantissant la sécurité et le bien-être de leurs employés.
Installation de dispositifs de détection de présence
- Assurez-vous d’avoir effectué une analyse des risques par un professionnel ou un ingénieur et d’avoir déterminé le niveau de performance requis (PL). Pour les applications à haut risque, il peut être nécessaire de concevoir le système de sécurité de manière à ce qu’il soit doté d’une surveillance de la sécurité, de composants à sécurité intégrée et d’une redondance.
- Veillez à installer le capteur en suivant ce guide sur les distances de sécurité : https://www.ferndalesafety.com/how-to-calculate-safety-distances-for-light-curtain-installation/
- Get yourself a laser alignment tool for light curtains! They will immensely help you align the sender and receiver, especially if you use mirrors to go around corners.
- Ensure you have sufficient cable to run from the control panel to your sensor. These cable runs are not always straight and may need to follow up walls or conduit.
- Install junction boxes near the sensor to simplify future sensor and cable replacements.
- Assurez-vous que vous disposez de tout ce dont vous avez besoin, comme une alimentation en courant continu, des relais de sécurité, des contacteurs, des supports de montage, des câbles, des conduits, des connecteurs, etc.
FAQ
Q : Les dispositifs de détection de présence peuvent-ils être utilisés sur des équipements de fabrication ? Oui, les dispositifs de détection de présence sont idéaux pour protéger les équipements de production tels que les presses, les machines de moulage par injection et les lignes d’assemblage robotisées. Ils contribuent à prévenir les blessures en détectant si une personne ou un objet se trouve trop près des parties dangereuses de la machine.
Q : Les dispositifs de détection de présence conviennent-ils aux machines d’emballage ? Absolument. Les machines d’emballage, y compris les remplisseuses, les capsuleuses et les étiqueteuses, peuvent être protégées par des dispositifs de détection de présence. Ils veillent à ce que la machine s’arrête ou ne démarre pas si quelqu’un se trouve dans une zone dangereuse.
Q : Les machines de travail des métaux peuvent-elles être protégées par des dispositifs de détection de présence ? Non, vous devez protéger les machines d’usinage des métaux telles que les tours, les fraiseuses et les meuleuses par des dispositifs de protection physique afin d’éviter tout contact avec les pièces mobiles, les débris volants et les liquides de refroidissement.
Q : Je ne connais pas ces types de dispositifs de protection des machines. Où puis-je obtenir de l’aide ? Nous sommes toujours là pour vous aider ! Ferndale Safety peut vous offrir une consultation directe et gratuite et vous fournir des informations sur les produits, des conseils d’installation et des conseils sur le choix du dispositif le mieux adapté à vos besoins. De la consultation sur le gardiennage sur site à l’installation, nous voulons assurer votre succès à long terme. N’hésitez pas à nous contacter dès aujourd’hui !
Pour une référence plus approfondie et technique, consultez le guide de sécurité ReeR ici.
Conclusion
En conclusion, la compréhension de la variété des dispositifs de détection de présence disponibles vous aidera à sélectionner l’option la plus appropriée pour la sécurisation des machines. Chaque type de capteur présente des avantages et des limites qui lui sont propres, d’où l’importance d’évaluer soigneusement les besoins spécifiques de votre exploitation avant de prendre une décision. En donnant la priorité à la sécurité des travailleurs et en tenant compte des exigences opérationnelles de vos machines, vous pouvez choisir un dispositif de détection de présence qui minimise efficacement les risques et améliore la sécurité sur le lieu de travail. Ces connaissances fondamentales ne sont qu’un début, et une exploration plus poussée ainsi que la consultation d’experts en matière de sécurité peuvent fournir des informations plus approfondies sur les meilleures pratiques en matière de sélection et de mise en œuvre de ces mesures de sécurité essentielles.
